1.設備概述 設備概述

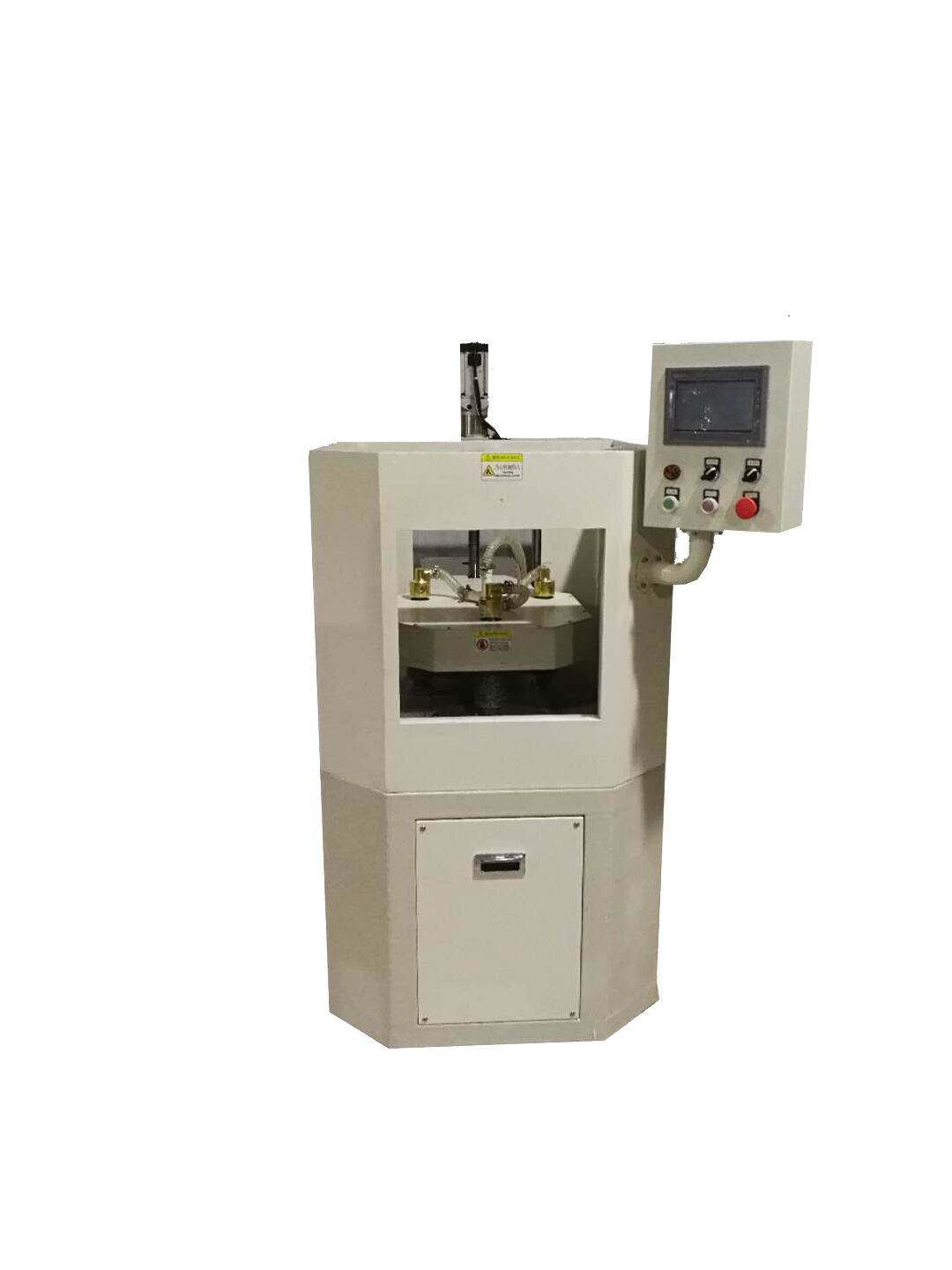

名稱：小型伺服掃光機
型號：SDJ-600A
尺寸：約 1300mm(L)*800mm(W)*1680mm(H)
工作臺高度：約 750mm
重量：約 500kg
用途：主要應用于手機整機蓋板玻璃打磨。
工作過程：經過防水處理的手機放在下盤，通過固定大小的卡槽固定。設定好參數后啟動，上下盤以相反的方向轉動，并且上盤向下運動，機器進入計時狀態，達到設定正轉時間后，上盤上升一段距離，然后上下盤反向轉動，進入反轉時間，打磨樣品，反轉時間結束后，一輪打磨過程結束。
2.規格參數 規格參數
|
|
直徑 |
材料 |
數量 |
調速方式 |
|
上轉盤 |
300mm |
PVC |
3 |
變頻調速 |
|
下轉盤 |
600mm |
鋁 |
1 |
變頻調速 |
生產效率：掃 R 面時速度（蓋板） 50-100 左右/小時
工件定位：卡槽固定
控制系統：PLC+人機界面+變頻器控制
動力盤配置：1. 2 相 AC 220±20V
2. 總裝機功率約 3.5KW
3. 實際工作功率 2KW
4. 頻率 50Hz
（用戶廠房提供） 1. 氣源 正壓≥0.6MPa，外徑Φ8 氣管負壓≥-0.8MPa,4 分網管
2. 環境溫度 25℃±5℃
3.售后服務 售后服務
